BIM | 三个案例看上海装配式建筑与BIM技术的深度融合

在大数据时代发展趋势下，装配式建筑与建筑信息融合发展，可依托信息技术，打破传统建筑业上下游接线，实现产业链信息共享，推动装配式建筑实现智能升级。

2016年9月发布的《上海市装配式建筑2016-2020年发展规划》，要求将BIM技术融入装配式建筑项目建设全过程，加快配套软件研发，实现产业链各环节数据共享。随着上海装配式建筑市场的升温，BIM技术与其融合应用的程度也更加深入。

项目为碧桂园集团第一次在装配式住宅项目中通过BIM技术在建筑全生命周期的应用。项目总建筑面积73230平方米，为3-14层低、多、高层住宅建筑，项目为装配式住宅项目，采用PC预制墙、板，进行现场吊装施工。项目通过二维码从PC加工厂、运输、项目部进行构件全流程跟踪，各参与方可以通过PC构件上的二维码获取相应构件设计、加工、运输、施工全流程信息。

二维码打印界面

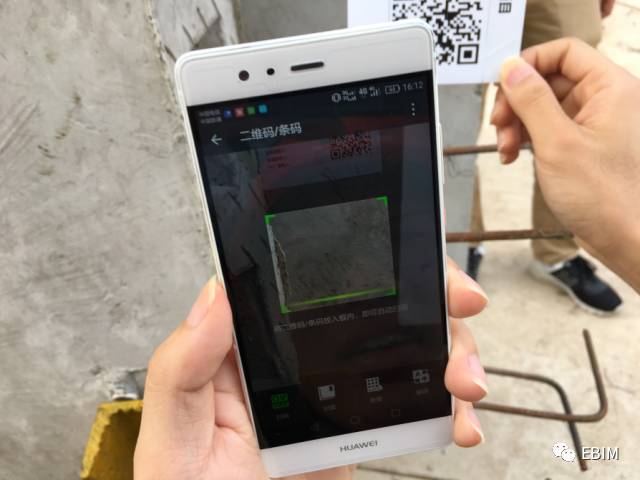

现场扫描二维码

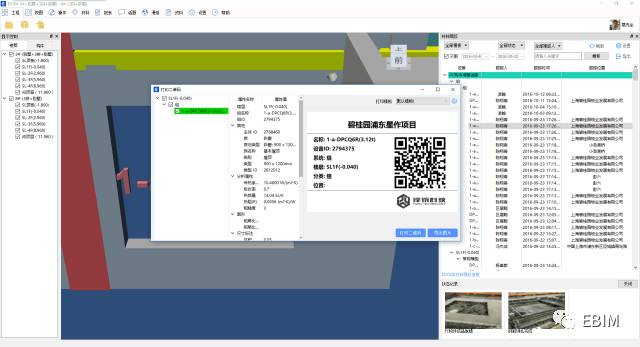

PC构件定位显示

中建三局承建的前滩46-01地块办公、商业及住宅项目位于上海市浦东新区，总建筑面积57943平方米。本工程2#楼、3#楼是现浇混凝土结构，1#楼、4#楼、1#楼裙房及2#楼裙房为装配整体式结构，装配式总面积达24143平方米。项目为中建三局首次采用BIM+RFID芯片技术应用于PC构件进行全过程流程跟踪。

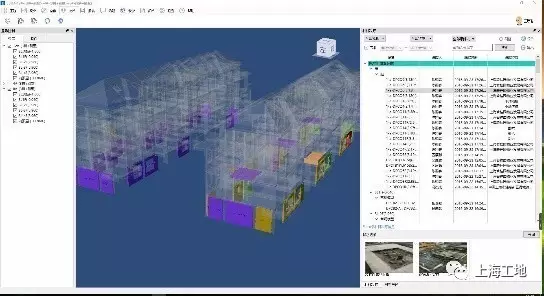

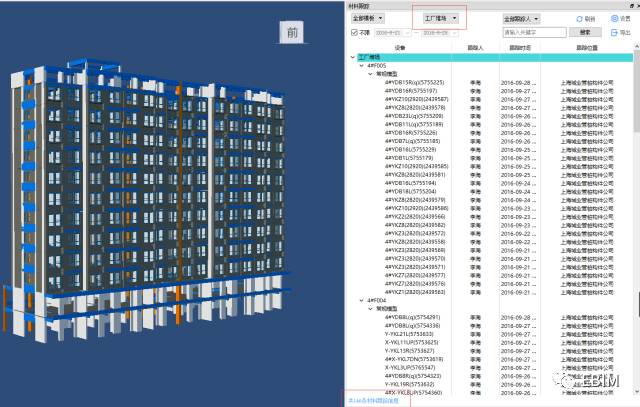

BIM模型、PC跟踪数据查看

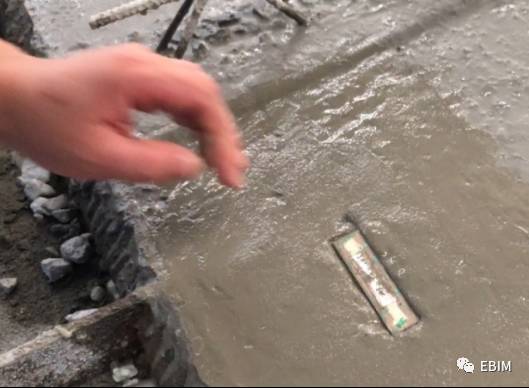

RFID芯片预埋

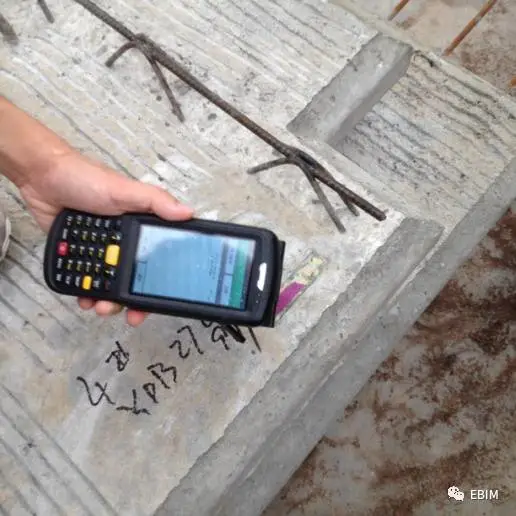

专用手持设备扫描

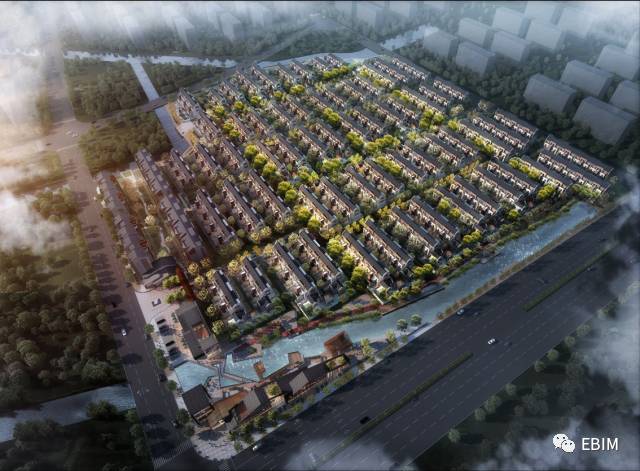

上海建工一建集团有限公司承建的赵巷镇H3-02、H3-05地块商品住宅项目为大型装配式住宅项目。总建筑面积217578平方米，由30栋PC叠拼住宅楼组成，建筑外墙全部采用装配式板吊装。

本项目BIM技术主要应用在：施工流程的方案模拟，对场地及样板展示区布置进行优化模拟；PC族库钢筋的碰撞检查，使钢筋的浪费减少到最小，并实现PC构件无差错安装；通过机电模型与结构模型的碰撞修改，再出施工图。

此外，还应用EBIM云平台对预制PC构件进行信息化管理，采用有源RFID电子芯片+二维码的形式对构件进行全过程的定位追踪。

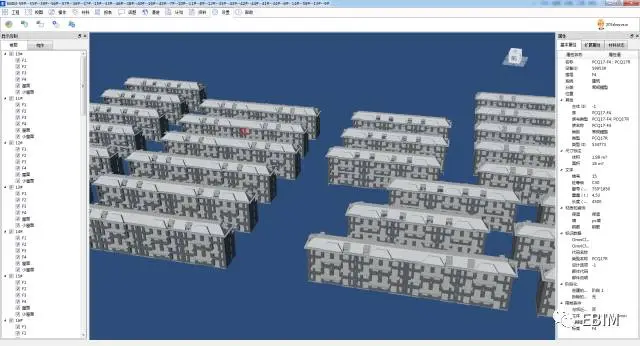

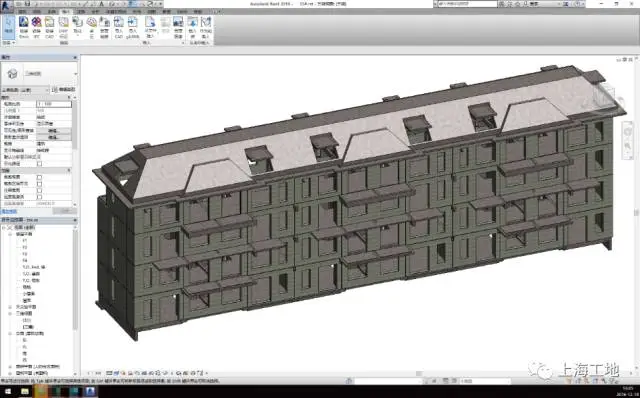

BIM模型在EBIM中应用

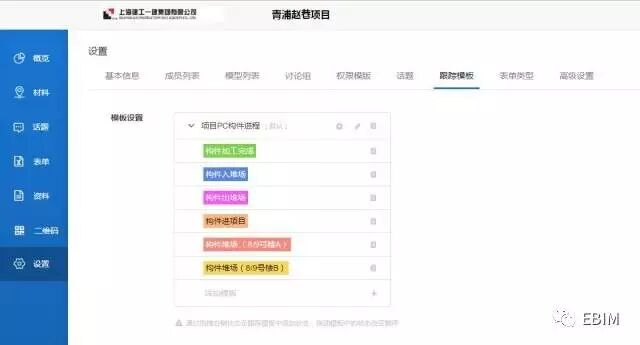

网页端信息管理

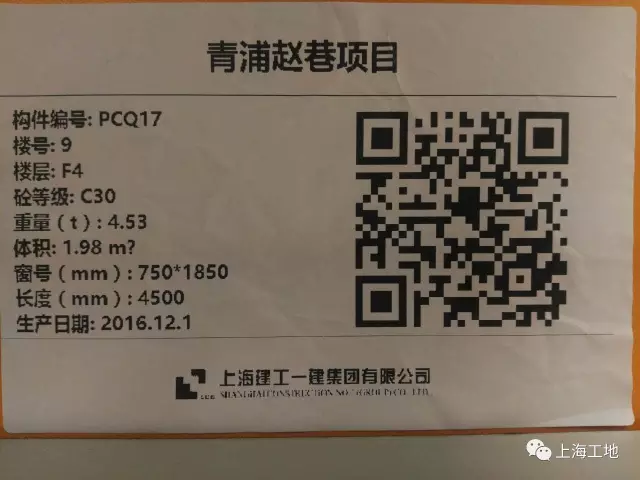

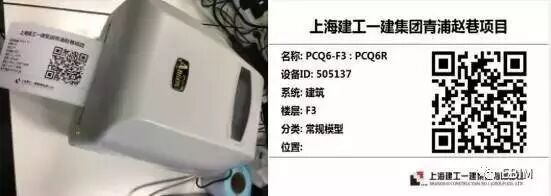

二维码打印

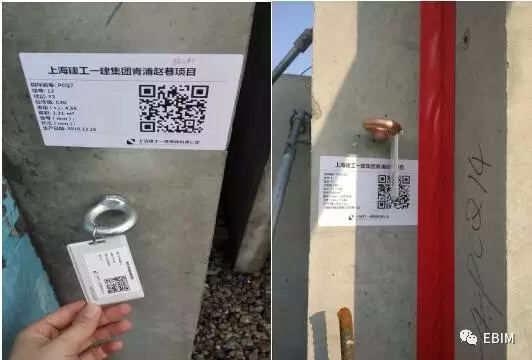

PC构件粘贴二维码，悬挂有源RFID芯片

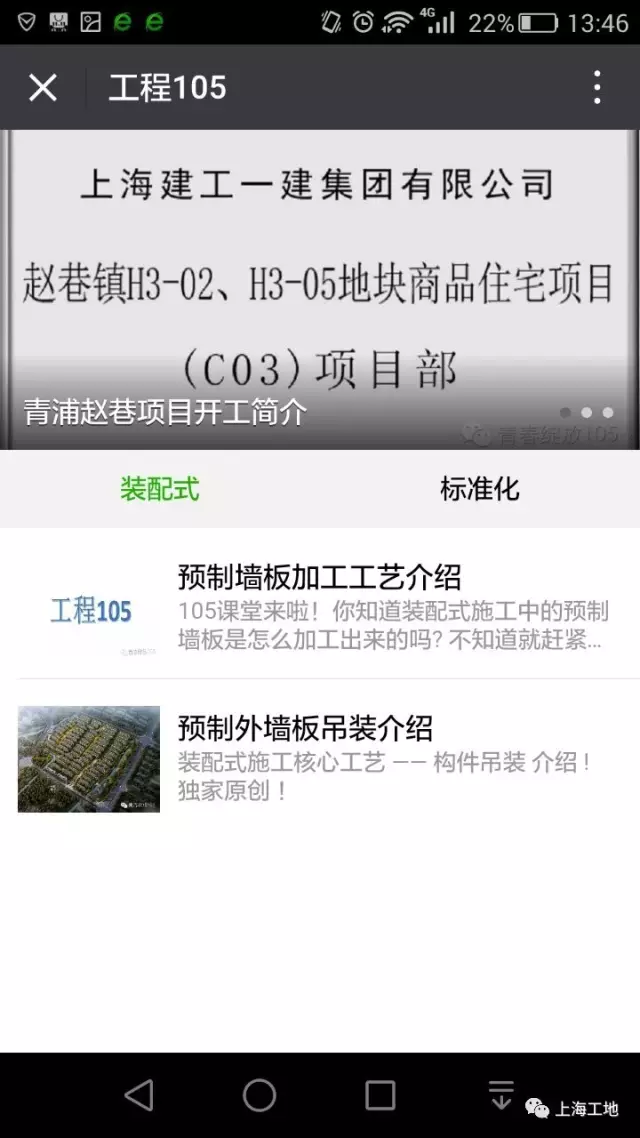

扫码查看工程信息、吊装介绍、加工工艺、标准化施工等信息

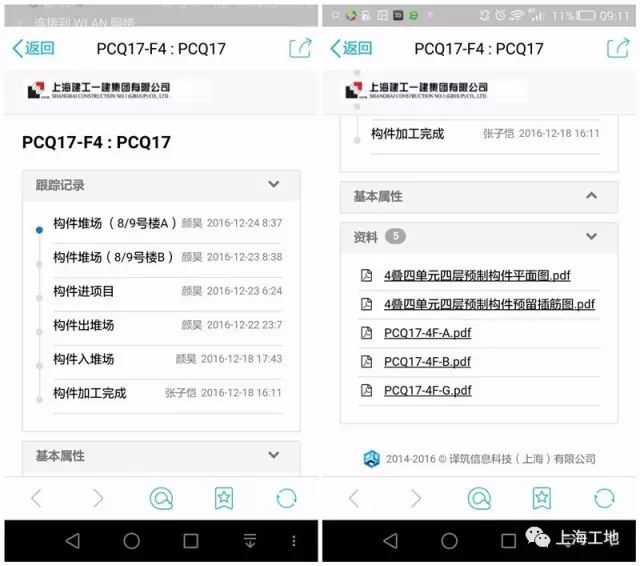

查看构件跟踪记录、基本属性、资料，并可下载图纸

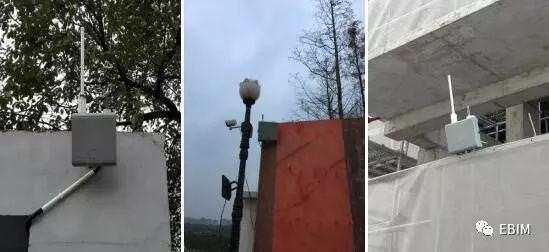

加工厂、项目部大门、堆场安装芯片接收器

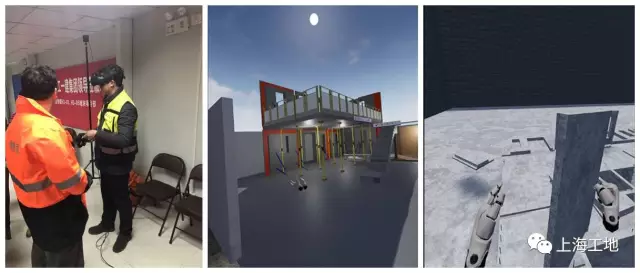

VR技术是综合性与集成性极强的虚拟现实技术。将项目BIM模型利用软件平台导入VR眼镜设备中，创造沉浸式体验。施工管理人员带上VR眼睛后，如同置身施工现场，身临其镜地对施工流程进行模拟，提升现场管理方案的科学性及可操作性。未来在施工现场复杂节点、高危作业、操作仿真、现场交底，VR技术将体现强大的功效。
